L’essentiel à retenir : pour remplacer une fixation sans erreur, connaître le diamètre ne suffit pas, il faut aussi identifier le pas de vis. L’utilisation méthodique d’un pied à coulisse permet de différencier les standards métriques ou impériaux. Cette précision garantit la compatibilité parfaite et la sécurité de l’assemblage au moment de choisir son écrou.
Rien n’est plus frustrant que de bloquer sur un bricolage car on ne sait pas mesurer écrou avec précision pour trouver la bonne pièce de remplacement. Découvrez la méthode pas à pas pour identifier le diamètre, le pas de vis et le type de filetage sans la moindre erreur. Avec les bons outils et quelques astuces de lecture, vous saurez enfin distinguer le métrique de l’impérial pour garantir la solidité de tous vos assemblages.
Les outils et les premières vérifications
Pas besoin de sortir l’artillerie lourde pour mesurer un écrou, mais l’improvisation est interdite ici. Il vous faut juste le strict nécessaire, fiable et précis.
S’équiper avec des instruments de précision

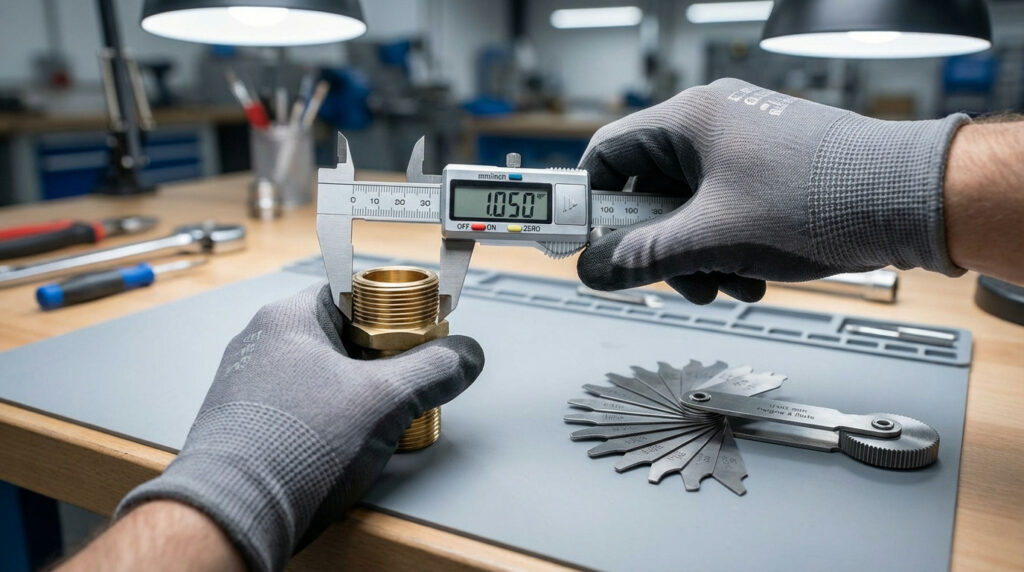

- Le pied à coulisse : l’allié indispensable pour relever le diamètre extérieur ou intérieur.
- Le peigne à filets (ou jauge de pas) : pour identifier le pas exact sans aucun doute possible.
- Un guide d’identification ou un tableau de correspondance technique fiable.
La précision de ces instruments est non négociable. Comme pour tout projet de bricolage, avoir les bons outils de mesure fait toute la différence entre une fixation solide et une fuite agaçante.
Conique ou cylindrique ?
Attention, tous les filetages ne se valent pas. On distingue deux grandes familles : les coniques, rois de l’étanchéité dynamique, et les cylindriques, purement mécaniques.
Voici l’astuce imparable. Avec votre pied à coulisse, mesurez le diamètre de sommet à sommet au premier filet, au quatrième, puis au dernier. Si les chiffres ne bougent pas, c’est cylindrique. Si le diamètre varie, c’est conique.
Cette vérification prend dix secondes, mais c’est l’étape fondamentale pour éviter d’acheter la mauvaise pièce et tout recommencer.
Comprend la mesure : diamètre et pas de vis
Déterminer le diamètre nominal sans se tromper

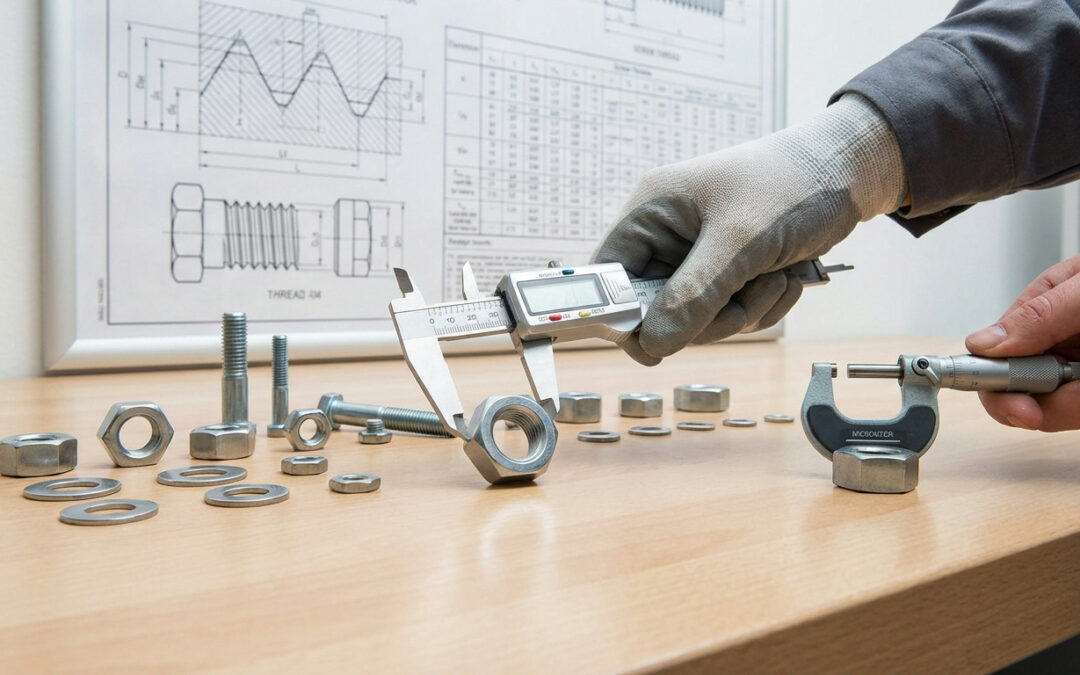

Le diamètre nominal correspond à la taille de la vis associée. Pour mesurer un écrou, insérez les becs du pied à coulisse à l’intérieur, en mesurant de sommet à sommet du filet.
Petite astuce : la mesure réelle est souvent légèrement inférieure à la théorie (ex: 9,8 mm pour du M10).
Voici un tableau pour lier votre mesure à la bonne taille de clé. Pratique pour s’y retrouver rapidement !
Tableau de correspondance des écrous hexagonaux standards (métriques) Diamètre Nominal (d) Taille de clé standard (s) en mm Pas standard en mm M4 7 mm 0.7 M5 8 mm 0.8 M6 10 mm 1.0 M8 13 mm 1.25 M10 17 mm (ou parfois 16) 1.5 M12 19 mm (ou parfois 18) 1.75
Identifier le pas du filetage, l’autre mesure clé
Le pas de filetage, c’est la distance entre deux filets consécutifs. Une erreur ici, et l’écrou ne vissera jamais, ou pire, vous abîmerez tout.
L’idéal est d’utiliser un peigne à filets. Testez les lames jusqu’à trouver l’emboîtement parfait, sans laisser passer de lumière. La valeur est inscrite dessus.
Sans peigne ? Mesurez la distance sur quatre filets avec le pied à coulisse et divisez le résultat par quatre.
Décodage : type de filetage et normes
Avec le diamètre et le pas en poche, il ne reste plus qu’à assembler le puzzle pour identifier précisément l’écrou que vous tenez entre les mains.
Métriques ou impériaux : apprendre à lire les désignations
Lorsqu’il s’agit de visserie, deux mondes s’opposent clairement. Vous trouverez le système métrique, notre standard européen rassurant, et le système impérial en pouces, omniprésent sur le matériel anglo-saxon ou les équipements anciens.
Déchiffrons une référence classique comme “M10 x 1.5“. Ici, M10 désigne le diamètre nominal de 10 mm, alors que 1.5 indique le pas en millimètres. C’est une logique directe et sans équivoque.
L’affaire se corse avec une mention type “1/4″-20 UNC”. Le 1/4″ représente le diamètre, couplé au 20 qui compte le nombre de filets par pouce (TPI).
Retrouver la norme pour une compatibilité parfaite
Vos mesures en poche, comparez-les aux standards pour valider votre trouvaille. Cette étape de vérification est la seule garantie que vos pièces s’assembleront sans forcer ni abîmer le filetage.
- ISO (métrique) : le standard dominant en Europe.
- UTS (Unified Thread Standard – UNC/UNF) : la référence américaine incontournable.
- NPT : fréquent en plomberie, caractérisé par un filetage conique.
Identifier le bon modèle évite bien des galères, sur une machine ou sous un évier. Er pour cause, un problème de plomberie vient le plyus souvent d’un simple écrou mal choisi qui ne tient pas la pression.
Une fois ces caractéristiques identifiées, vous pouvez commander le bon écrou pour votre chantier. Plus de doute, place à l’action.
Identifier un écrou n’a désormais plus de secret pour vous. Avec un peu de méthode et les bons outils, cette petite pièce ne bloquera plus vos réparations. C’est cette attention aux détails qui rend le bricolage gratifiant. À vous de jouer pour des assemblages durables et une maison qui tourne rond
